Konfigurasi Tunnel EOIP Mode Bridge.

Assalamulaikum Wr Wb

Kembali lagi dengan saya di dalam tutorial yang berbeda dan tentu nya materi yang berbeda juga

kali ini saya akan mempraktekan atau tutorial Konfigurasi Tunnel EOIP Mode Bridge.

Peralatan :
~ Aplikasi Winbox
~ 2 RouterBoard
~ Akses Wifi ( Untuk Mendapatkan Ip Client )

Langsung saja kita mulai konfigurasi nya

ROUTER 1

1. Pertama kita langsung masuk ke menu Interfaces, lalu tambah

2. Dan pilih EoIP Tunnel dan ke menu General dan setting seperti di gambar

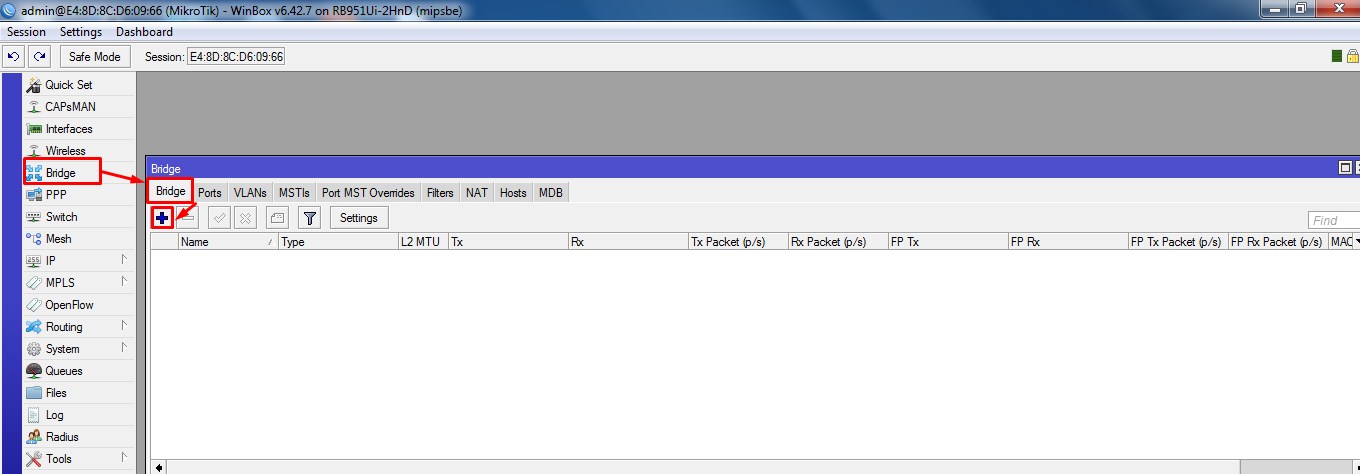

3. Dan kita ke menu Bridge, klik tanda tambah dan ke menu General Dan kasih nama bridge1 dan OK

4. Masih di dalam menu Bridge Kita pindah ke menu Ports dan tambahkan 2 Interface ( ether1 dan eiop-tunnel1 )

5. Selanjutnya kita minta Ip dari Wifi / Wlan1 dengan cara DHCP

6. Dan kita mendapatkan Ip dari Wifi / Wlan1

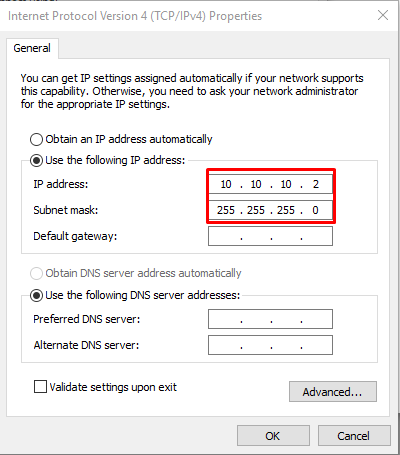

7. Masukan Ip sebebas anda, Tapi Ip ROUTER-1 dan ROUTER-2 harus sama, contoh : 10.10.10.0/24

ROUTER 2

8. Sama hal nya kayak Router-1 kita menambahkan Interfaces eiop-tunnel2

9. Kita pilih EoIP Tunnel karena kita akan membuat interfaces EoIP Tunnel

10. Setting seperti di bawah ini.
Remote Address : Isi Ip dhcp Router-1
Tunnel ID : Harus sama dengan Router-1

11. Masuk ke menu bridge dan kita tambahkan 1 Interfaces bridge

12. Nama nya kita beri Bridge1 saja

13. Dan kita ke menu Ports lalu tambah

Bikin 2 Interfaces, Int ether1 dan Int EoIP-Tunnel

14. Konfigurasi Interfaces ether1

15. Konfigurasi Interfaces ether2

16. Kita minta Ip DHCP kepada sang penyedia internet WIFI

17. Konfigurasi DHCP client nya

18. Beri Ip di Client Router-2

TESTING

Ping Router-1 > Router-2

Ping Router-2 > Router-1

ROUTER-1 > ROUTER-2

ROUTER-2 > ROUTER-1

Sekian Tutorial dari saya
Wassalamualaikum Wr Wb
