Assalamu'alaikum wr.wb
Kali ini saya akan mengkonfigurasi Konfigurasi VoIP 2 Switch 1 Router Di Cisco Packet Tracer disini sebelum saya melakukan konfigurasi, Saya akan memberikan sekilah info tentang VoIP
Pengertian VoIP
Voice over IP (VoIP) mendefinisikan cara untuk melakukan panggilan suara melalui jaringan IP termasuk digitalisasi dan paketisasi aliran suara. IP Telephony menggunakan standar VoIP untuk menciptakan sistem teleponi dimana fitur tingkat tinggi seperti routing panggilan lanjut, voice mail, contact center, dll, dapat dimanfaatkan.
Latar Belakang
Latar belakang saya membuat simulasi/konfigurasi ini adalah memberikan gambaran bagaimana bisa berkomunikasi menggunakan ip phone dalam satu jaringan
Tujuan
Agar dapat mengkonfigurasi VOIP dengan perangkat cisco yaitu Ip phone
Alat Dan Bahan
Software Cisco Packet Tracer
1 Router 2811
2 Buah Swich 2960
8 Ip Phone 7960
1 Kabel Cross
4 Buah PC, 4 Buah Laptop
Kabel Straight
Baiklah langsung saja kita mulai tutorial nya
Topologi Nya Seperti Di Bawah
Pertama kita konfigurasi di Switch 1, Kita bikin Vlan 50 (Data) 60 (Voice) dan 70 (Native), Dan kita mode trunk ke arah Switch 2 Dan Router
Dan kita lakukan konfigurasi di Switch 2 , Kita bikin Vlan 50 (Data) 60 (Voice) dan 70 (Native), Dan kita mode trunk ke arah Switch 1
Selanjutnya kita bikin konfigurasi di router, Kita masukan IpAddress ke semua Vlan kecuali Vlan untuk di Native
Dan Kita buat Ip Dhcp nya (untuk data dan untuk si voice)
Kita masuk ke menu Telephony-service dan kita kasih akses untuk berapa Ip-Phone yang akan di aktifkan dan brp Ip-Phone yang akan akan kita beri nomer nya
Jika sudah di langkah atas, Kita lanjutkan dengan menambahkan nomer Ip-Phone nya (ephone-dn 1-berapa kalian akan menggunakan Ip-Phone

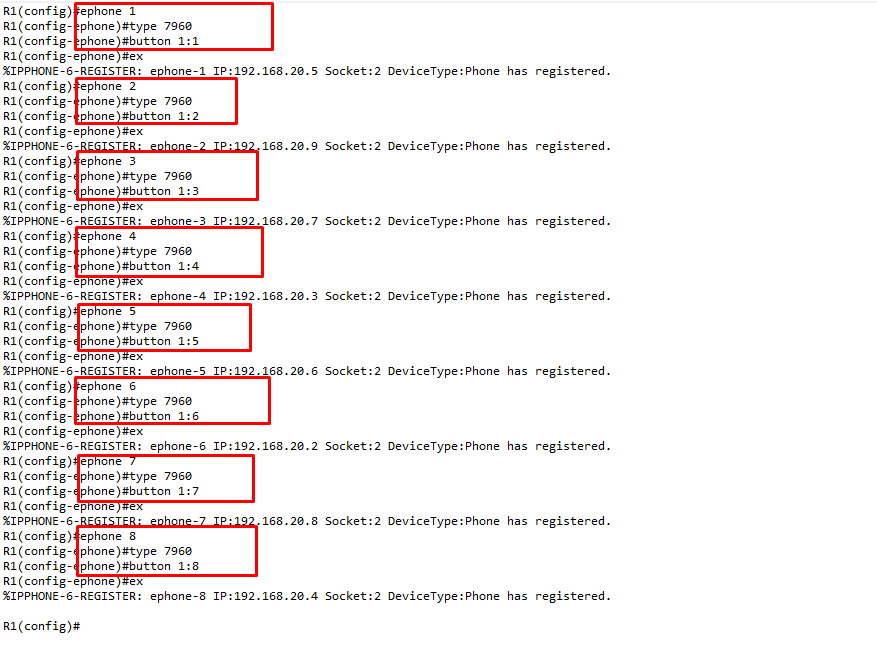

Jika sudah mendaftarkan nomer Ip-Phone nya kita akan menambahkan Type Ip-Phone nya
Jika sudah konfigurasi di atas pastikan Ip-Phone anda mendapatkan nomer nya saat anda mendaftarkannya tadi
Testing
Saya akan mencoba menelpon dengan 2 Ip-Phone dan jika kita menelpon pasti akan tehubung
Saya akan mencoba menelpon dengan 2 Ip-Phone dan jika kita menelpon pasti akan tehubung
Testing di laptop ialah kita akan mencoba mengirim pesan dari 1 laptop ke 1 PC dan pasti akan successed jika failed coba liat konfigurasi anda lagi dan coba lebih teliti lagi
Kesimpulan VoIP :
Dalam penggunaan VoIP memiliki kesimpulan yaitu :
1. Penekanan yang paling utama dari VoIP adalah biaya. Biaya yang
dikeluarkan lebih rendah untuk komunikasi jarak jauh. Dengan dua lokasi
yang terhubung dengan internet maka biaya percakapan menjadi sangat rendah.
2. Memanfaatkan infrastruktur yang sudah ada, jika suatu perusahaan sudah
mempunyai fasilitas jaringan, sangat memungkinkan jaringan yang sudah ada
bisa dibangun jaringan VoIP dengan mudah.
3. Memberikan adanya variasi penggunaan peralatan komunikasi yang sudah
ada, seperti PC, SmartPhone.
4. Memungkinkan untuk digabung dengan jaringan telepon lokal yang sudah
ada. Dengan adanya voice gateway, maka bisa disambungkan dengan PABX
yang ada dikantor sehingga komunikasi antar kantor bisa menggunakan
pesawat telepon biasa. \
Mungkin itu saja yang bisa saya beri ilmu nya ke kalian hehe mohon maaf jika ada yang salah dan mohon maaf atas ketidak sopanan bahasanya, Sekian dari saya
Wassalamualaikum Wr.Wb
