bertemu lagi dengan saya dengan tutorial yang berbeda, kali ini saya akan menjelaskan tentang " konfigurasi dynamic routing RIP di cisco packet tracer.
Dynamic router (router dinamis): adalah sebuah router yang memiliki dab membuat tabel routing dinamis, dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan dengan router lainnya.
Baiklah langsung kita mulai aja tutorial, simak baik-baik dan enjoy in tutorial :)
NOTE : jika kita mau mensetting ip pada setiap router, biar lebih mudah diingat setting ip dengan jalur internet nya, contoh : ip internet : 10.10.10.0
setting ip nya : 10.10.10.1 dengan subnet : 255.255.255.0
jadi oktet pertama nya yang kita ganti biar lebih mudah diingat
berikut cara nya :
Topologi nya
1. setting ip router nya mulai dari router 1
R1(config)#int f0/0
R1(config-if)#ip add 10.10.10.1 255.255.255.0
R1(config-if)#no shut
2. setting ip router 2, dengan setting R2 - R1, R2 - R3, R2 - R4
dengan kode nya sebagai berikut :
R2(config)#int f0/0
R2(config-if)#ip add 10.10.10.2 255.255.255.0
R2(config-if)#no shut
R2(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
R2(config-if)#ex
R2(config)#int f1/0
R2(config-if)#ip add 30.30.30.1 255.255.255.0
R2(config-if)#no shut
R2(config-if)#
%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up
R2(config-if)#ex
R2(config)#int f2/0
R2(config-if)#ip add 20.20.20.1 255.255.255.0
R2(config-if)#no shut
3. Setting ip di router 3, R3 - R2
R3 - R4
R3 - R5
Dengan kode sebagai berikut :
R3(config)#int f0/0
R3(config-if)#ip add 30.30.30.2 255.255.255.0
R3(config-if)#no shut
R3(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
R3(config-if)#ex
R3(config)#int f1/0
R3(config-if)#ip add 40.40.40.1 255.255.255.0
R3(config-if)#no shut
R3(config-if)#
%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up
R3(config-if)#ex
R3(config)#int f2/0
R3(config-if)#ip add 60.60.60.1 255.255.255.0
R3(config-if)#no shut
4. Setting ip di router 4. R4 - R2
R4 - R3
R4 - R6
Lakukan lah dengan kode yang dibawah :
R4(config)#int f0/0
R4(config-if)#ip add 20.20.20.2 255.255.255.0
R4(config-if)#no sh
R4(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
R4(config-if)#ex
R4(config)#int f1/0
R4(config-if)#ip add 40.40.40.2 255.255.255.0
R4(config-if)#no shut
R4(config-if)#
%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0, changed state to up
ex
R4(config)#int f2/0
R4(config-if)#ip add 50.50.50.1 255.255.255.0
R4(config-if)#no shut
5. Setting ip di router 5. R5 - R3
dengan kode sebagai berikut :
R4(config)#int f0/0
R4(config-if)#ip add 50.50.50.1.1 255.255.255.0
R4(config-if)#no sh
6. kita mulai mensetting routing RIP, tapi... alangkah baiknya kita melakukan interface loopback kepada setiap router
dengan kode sebagai berikut :
R1(config)#int lo0
R1(config-if)#ip add 2.2.2.2 255.255.255.255
R1(config-if)#ex
7. Kita akan mulai routing di setiap routernya, kita mulai routing RIP di setiap router nya, keep enjoy
dengan kode sebagai berikut :
R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#network 10.10.10.0
R1(config-router)#network 2.2.2.2
R1(config-router)#no auto-summary
R1(config-router)#ex

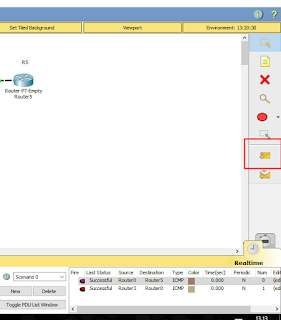

8. untuk mengecek atau melihat dynamic routing RIP nya lakukan kode di bawah ini :
R1#show ip route
sudah selesai tutorial kita di materi routing dynamic RIP
di cisco packet tracer.
jika ada salah kata mohon di maafkan namanya juga masih tahap pelajaran hahahaha
sampai jumpa di blog terbaru dari saya di tunngu aja yaa
wassalamualaikum wr. wb
