Assalamulaikum Wr Wb
Kembali lagi dengan saya di dalam tutorial yang berbeda dan tentu nya materi yang berbeda juga
kali ini saya akan mempraktekan atau tutorial Konfigurasi eBGP Peering (Physical)
Siapkan 2 buah router dan 3 kabel UTP
2 pc untuk mengkonfigurasinya
Yang pasti sudah ada aplikasi Winbox
Siapkan 2 buah router dan 3 kabel UTP
2 pc untuk mengkonfigurasinya
Yang pasti sudah ada aplikasi Winbox
Baiklah langsung saja kita mulai tutorialnya
Setting system identity, interface bridge, routing bgp, ip address, routing bgp peer
Setting system identity, interface bridge, routing bgp, ip address, routing bgp peer
R1
Script yang lebih jelas ada dibawah ini :
/system identity set name=R1
/interface bridge add name=loopback1
/interface bridge add name=loopback2
/routing bgp instance set default as=100 router-id=1.1.1.1
/ip address add address=1.1.1.1 interface=loopback1 network=1.1.1.1
/ip address add address=10.10.12.1/24 interface=ether1 network=10.10.12.0
/ip address add address=11.11.11.11 interface=loopback2 network=11.11.11.11
/routing bgp network add network=1.1.1.1/32
/routing bgp peer add name=peer1 remote-address=10.10.12.2 remote-as=200
R2
Script yang lebih jelas ada dibawah ini :
/system identity set name=R1
/interface bridge add name=loopback1
/interface bridge add name=loopback2
/routing bgp instance set default as=200 router-id=2.2.2.2
/ip address add address=2.2.2.2 interface=loopback1 network=2.2.2.2
/ip address add address=10.10.12.2/24 interface=ether1 network=10.10.12.0
/ip address add address=22.22.22.22 interface=loopback2 network=22.22.22.22
/routing bgp network add network=2.2.2.2/32
/routing bgp peer add name=peer1 remote-address=10.10.12.1 remote-as=100
Pengetesan
*Test neighbor peer
Kita ketik script routing bgp peer print detail lalu enter
Jika berhasil maka akan ada tulisan/simbol E
R1
R2
*Test BGP Advertisement
Kita ketik script routing bgp advertisement print lalu enter
Jika berhasil maka akan muncul settingan konfigurasi routing yang ada di router lain
R1 dapat informasi R2
R2 dapat informasi R1
*Test Tabel Routing
Kita ketik script ip route print lalu enter
Jika berhasil dia akan muncul Ip bgp routingnya
R1
R2
*Test Ping Router 1 Mau Test Ke Router 2, Router 2 ke Router 1
Kita ketik script ping 2.2.2.2 src=address=1.1.1.1 lalu enter
Jika berhasil maka akan reply jika gagal akan request time out
R1

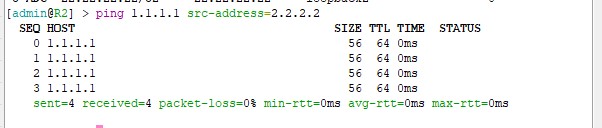

Kita ketik script ping 1.1.1.1 src=address=2.2.2.2 lalu enter
Jika berhasil maka akan reply jika gagal akan request time out
Sekian tutorial dari saya
Wassalamualaikum Wr Wb
