Konfigurasi PPPoE 2 Router

Assalamulaikum Wr Wb

Kembali lagi dengan saya di dalam tutorial yang berbeda dan tentu nya materi yang berbeda juga

kali ini saya akan mempraktekan atau tutorial Konfigurasi PPPoE 2 Router

Baiklah langsung saja kita mulai tutorialnya

Tambahkan Ip di Router1 ether1 dan wlan1 (dhcp client > add > int wlan1)
Ether1 : 192.168.7.1/24

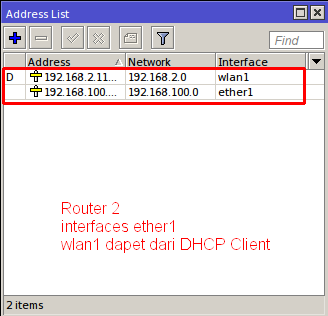

Tambahkan ip di Router 2
Ether1 : 192.168.100.1/24
Wlan1 : 192.168.2.xxx (Dari dhcp client untuk mendapatkannya)

KONFIGURASI ROUTER 1

Kita ke menu PPP dan pilih PPPoE Servers, Lalu add, Dan isi settingannya seperti di bawah

Selanjutnya kita pindah ke menu Secrets> lalu add > Ikutin settingannya seperti di bawah.

KONFIGURASI DI ROUTER 2

Kita ke menu PPP dan pilih Interface > lalu add > dan pilih PPPoE Client > Dan ikutin settingan dibawah

Routing di R1 dan R2

Di router 1, Kita masuk ke Ip > Routes > Add, setting

Dst. Address : 192.168.100.0/24

Gateway : 12.12.12.2

Di router 2, kita masuk ke Ip > Routes > Add, Setting konfigurasi nya seperti di bawah
Dst. Address : 192.168.7.0/24
Gateway : 12.12.12.1

PENGECEKAN

Kita ke menu PPP dan ke Active Connection, lalu kita lihat apakah muncul Rule PPPoE seperti dibawah???

Ping dari R1 ke R2 (kalau gagal coba matikan firewall Pc)

Ping dari R2 ke R1 (kalau gagal coba matikan firewall Pc)

Sekian tutorial dari saya
Wassalamualaikum Wr Wb
